颗粒有机肥生产线中的制粒设备转鼓造粒机的设计讲解
来源: admin发布时间: 2025/2/24 10:11:26浏览: /次
文章摘要:
转鼓造粒机是整套有机肥生产线中的一款有机肥造粒设备。在有机肥生产线中担当起到造粒作用。转鼓造粒机具有外形美观，操作简单、能耗低、寿命长、干燥均匀、维修方便等特点，属于国内较先进的造粒设备。该产品适用于冷、热造粒以及高、中、低浓度复混肥的大规模生产。该系列转鼓造粒机由主电动机驱动皮带和皮带轮，
转鼓造粒机是整套有机肥生产线中的一款有机肥造粒设备。在有机肥生产线中担当起到造粒作用。转鼓造粒机具有外形美观，操作简单、能耗低、寿命长、干燥均匀、维修方便等特点，属于国内较先进的造粒设备。该产品适用于冷、热造粒以及高、中、低浓度复混肥的大规模生产。 该系列转鼓造粒机由主电动机驱动皮带和皮带轮，通过减速机传动给主动轴，通过安装在主动轴上对开式齿轮与固定在机体上的大齿圈相啮合，相向工作。物料从进料端加入，经筒体内部特殊结构的作用将其制成颗粒，经出料口流出。由于物料的不断进入，造粒机的不断旋转，方可实现大批量生产。
颗粒有机肥生产线设备中的转鼓造粒机整机五大组成部分：
1.托架部分：整个机体转动部分都由托架支撑，受力较大，因此该机托轮架部分均采用中碳钢板、槽钢接而成，并通过了严格的质量控制和特殊的工艺要求，已达到本机所使用的目的。除此之外更重要的是固定在架子上的托轮，因考虑到其与机体滚带会产生较大摩擦，我厂特意选用防腐、耐磨材料，大大提高了本机的使用寿命，托轮架也采用铸造一体技术。另在托轮架四角设有吊转钩，便于装卸运输。
2.传动部分：整台造粒机传动部分是尤为重要的，整个机体的工作都由此而行。传动加均采用槽钢han接而成，并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO国家免检产品，质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴，使机体工作，其中传动减速机与主轴工作部分采用尼龙柱销联接器相咬合传递驱动。
3.大齿轮：固定在机体上，与传动小齿轮相啮合，相向带动机体工作。
4.滚带：固定于机体两侧，以支撑整个机体。

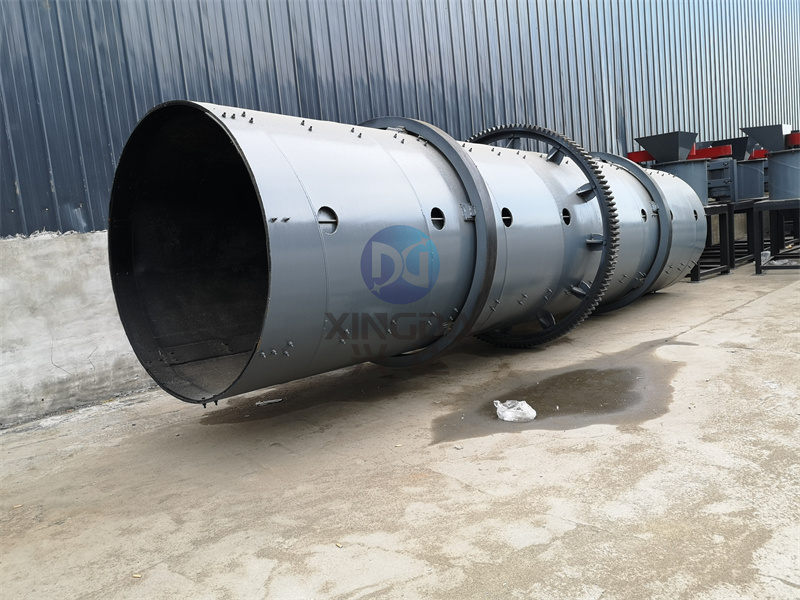

5.机体部分：采用中碳钢板接而成，内置特殊的橡胶衬板或耐酸不锈钢衬板，实现自动除脱，取消了传统的刮刀装置，并通过严格的质量控制和特殊的工艺要求，以达到本机所使用的目的。
转鼓造粒机安装与调试：新机安装好以后， 应按以下要求检查：
1、 检查电机绕组对地的绝缘电阻， 若运输中受潮， 必须烘干后方能使用。
2、 检查电机的接线。
3、 检查机器、 电机的连线螺钉必须紧固。
4、 检查机架， 安装的是否稳定， 不得有悬空的。
5、 以上各项没问题， 方能开机试车， 先空载半小时， 此间观察机器起动是否平稳， 运行是否平衡， 无特殊躁声。 一切正常才能投产。
