牛粪淀粉渣有机肥转鼓造粒机设备

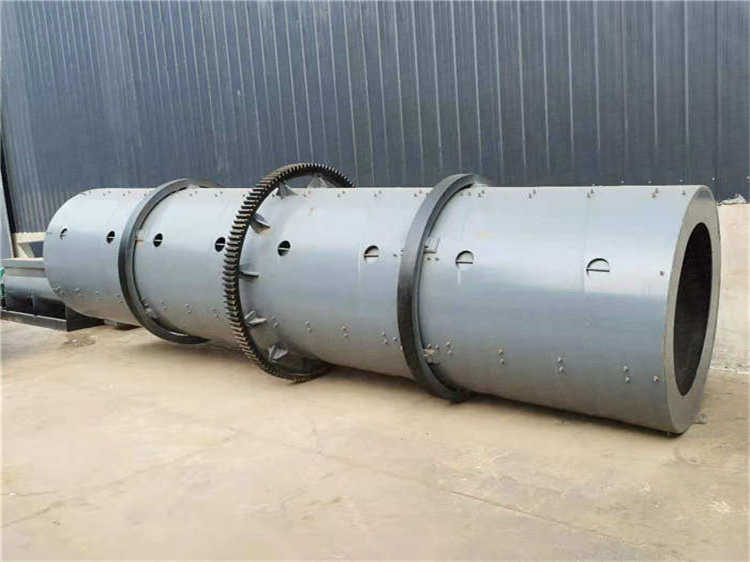

 　　结构概述

　　整机可分为五大部分：

　　1.托架部分：转鼓造粒机机体转动部分都由托架支撑，受力较大，因此该机托轮架部分均采用中碳钢板、槽钢焊接而成，并通过了严格的质量控制和特殊的工艺要求，已达到本机所使用的目的。除此之外更重要的是固定在架子上的托轮，因考虑到其与机体滚带会产生较大摩擦，我厂特意选用防腐、耐磨材料，大大提高了本机的使用寿命，托轮架也采用铸造一体技术。另在托轮架四角设有吊转钩，便于装卸运输。

　　2.传动部分：整台造粒机传动部分是尤为重要的，整个机体的工作都由此而行。传动加均采用槽钢焊接而成，并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO国家免检产品，质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴，使机体工作，其中传动减速机与主轴工作部分采用尼龙柱销联接器相咬合传递驱动。

　　3.大齿轮：固定在机体上，与传动小齿轮相啮合，相向带动机体工作。

　　4.滚带：固定于机体两侧，以支撑整个机体。

　　5.机体部分：转鼓造粒机采用中碳钢板焊接而成，内置特殊的橡胶衬板或耐酸不锈钢衬板，实现自动除疤，脱瘤，取消了传统的刮刀装置，并通过严格的质量控制和特殊的工艺要求，以达到本机所使用的目的。
